Panasonic社는 4K Studio Camera System의 IP Workflow를 지원하는 CCU(Camera Control Unit)인 AK-UCU700 Series를 출시했다. 기존의 Baseband 환경에서 IP 환경으로의 전환이 용이하도록 다양한 IP 전송 규격을 제공한다. 특히, 차세대 IP 전송 규격인 SMPTE ST 2110을 통해 4K/FHD 영상을 비압축으로 전송하거나 영상의 열화 없이 Data를 최대 1/10까지 압축할 수 있는 JPEG XS를 지원하며, Dante Audio와 NDI/SRT에도 대응한다.
Panasonic社의 AK-UCU700 Series는 기본 제품인 AK-UCU700, 그리고 IP 전송 규격인 SMPTE ST 2110과 Network Audio 규격인 Dante를 탑재한 AK-UCU710으로 구성된다. 기본적으로 Tajimi Connector가 적용되었고, LEMO Connector가 적용된 제품명에는 S가 추가되어 AK-UCU700S와 AK-UCU710S로 구분한다. 또한, Streaming을 위한 NDI와 SRT를 AK-UCU700/700S와 AK-UCU710/710S에 추가할 수 있다.
Panasonic社에 따르면, AK-UCU700 Series는 IP 연결을 지원하는 ST 2110, Dante, NDI/SRT에 모두 대응하는 업계 최초의 4K CCU라고 한다.
기본 제품인 AK-UCU700/700S에 IP 전송 규격을 추가할 수 있도록 ST 2110 Interface Board인 AK-NP701G, Dante Interface Board인 AK-NP702G, Streaming(NDI/SRT) Interface Board인 AK-NP703G도 함께 출시해 필요에 따라 구매할 수 있다. 이 Interface Board들을 활용하면 Main Production과 Backup/Remote Production을 위한 Network를 구축할 때 필요한 것만 선택해 구축할 수 있다.

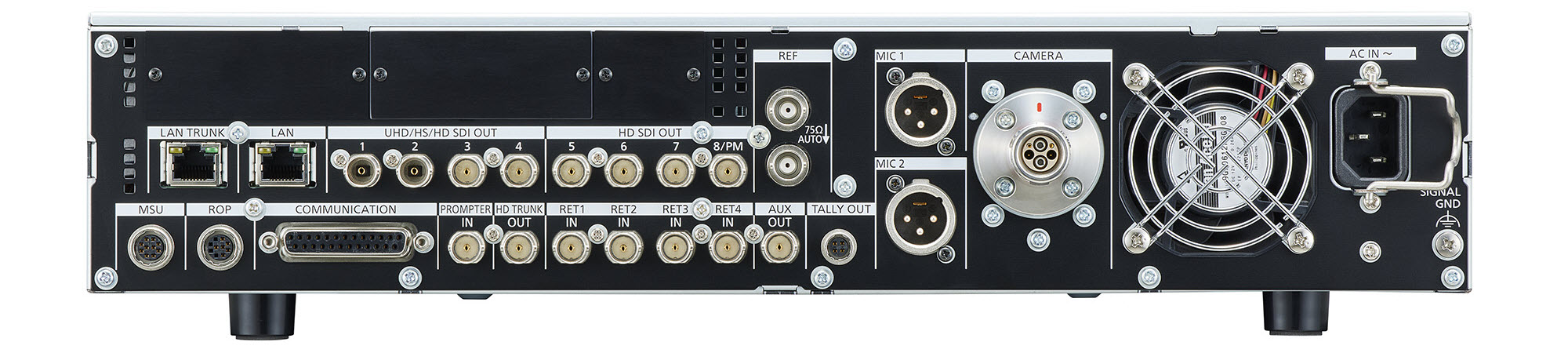

AK-UCU700/700S의 I/O Interface

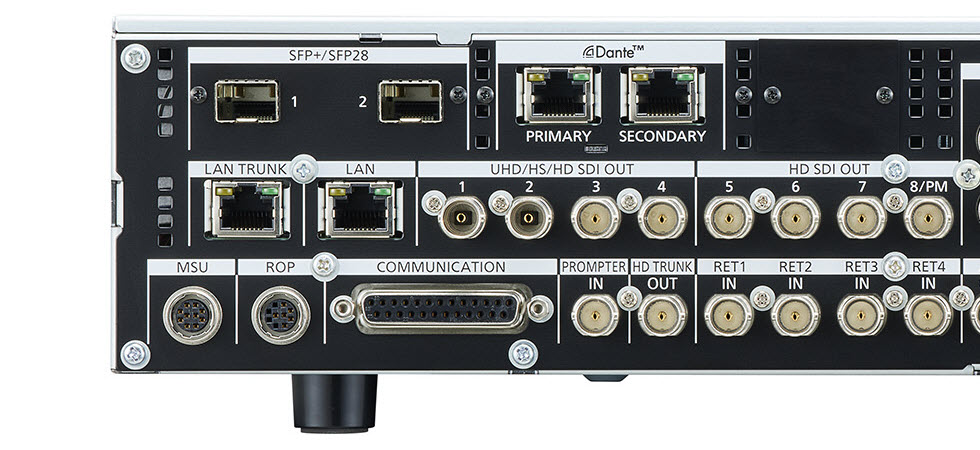

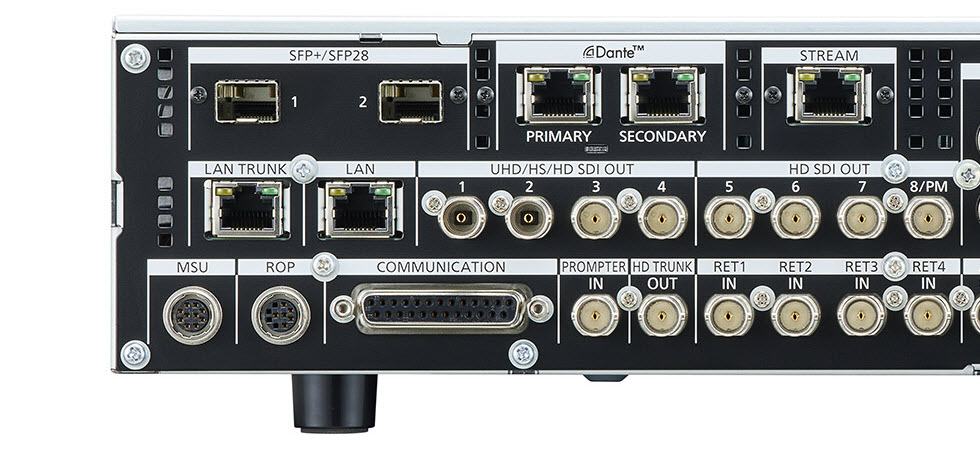

상단부터 AK-UCU700/700S에 ST 2110 Interface Board(AK-NP701G) 및 Dante Interface Board(AK-NP702G)를 추가한 모습(AK-UCU710/710S와 동일)과 Streaming Interface Board(AK-NP703G)도 추가한 모습

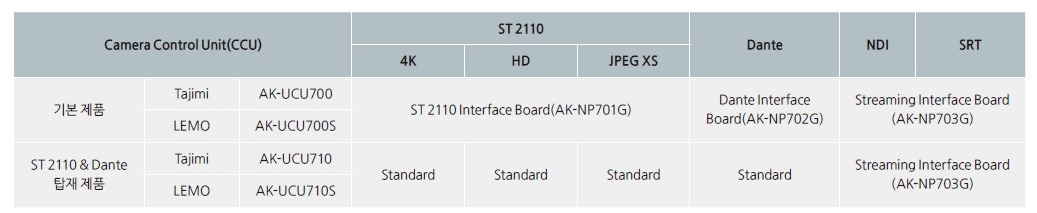

AK-UCU700 Series의 제품 구성은 다음과 같다.
ST 2110 Interface Board인 AK-NP701G는 4K(2160p)/HD(1080p)의 비압축 전송과 영상의 열화를 방지하면서 Data를 최대 1/10까지 압축할 수 있는 JPEG XS를 지원한다. 2개의 SFP28 Connector가 있어 Network Redundancy도 확보했다.
Dante Interface Board인 AK-NP702G는 Audio Network Dante PRIMARY/SECONDARY, 16×16 Matrix I/O에 대응한다. 별도의 Converter를 거치지 않고 CCU로부터 직접 Dante를 지원하는 Audio Mixer에 접속할 수 있다.
Streaming Interface Board인 AK-NP703G는 NDI(High Bandwidth NDI)를 채택했고, 하나의 영상 Source를 동일한 Network상의 다양한 Device에서 활용할 수 있다. IP 주소가 불분명한 환경에서도 자동 인식 기능이 카메라에 접속할 수 있도록 해주며, 안정적으로 영상을 전송해주는 SRT Protocol을 지원한다.

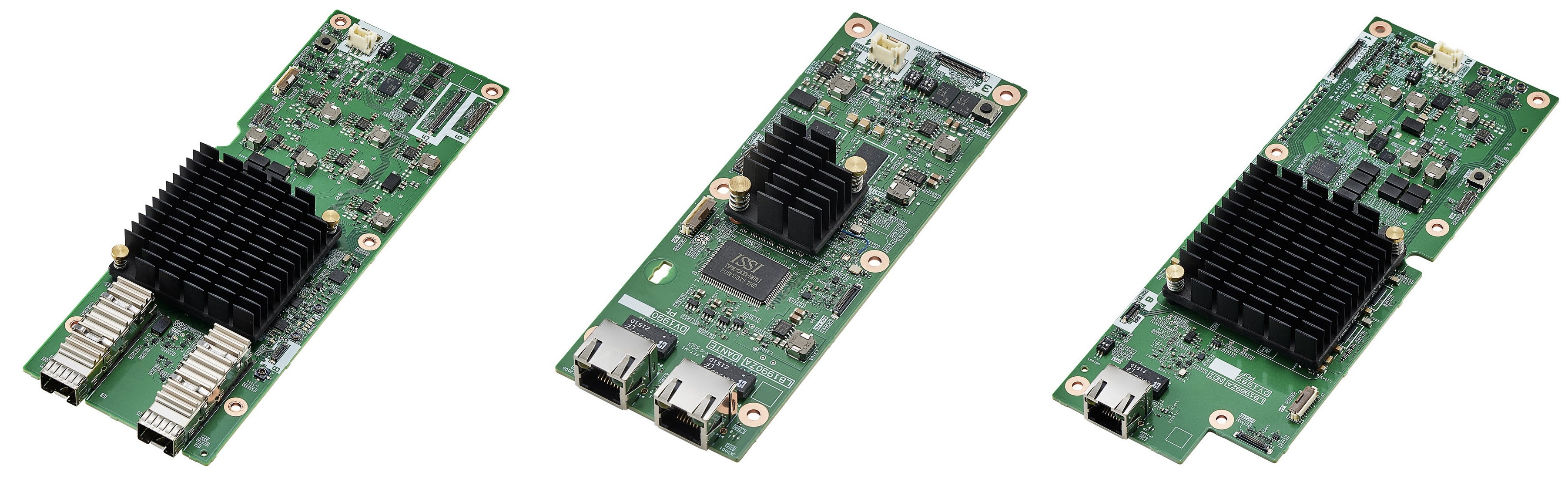

좌측부터 ST 2110 Interface Board(AK-NP701G), Dante Interface Board(AK-NP702G), Streaming Interface Board(AK-NP703G)
AK-UCU700 Series는 모두 12G/3G/HD-SDI 출력 2개, 3G/HD-SDI 출력 5개, HD(1.5G)-SDI 출력 1개로 총 8개의 출력으로 구성되었다. 또한, 카메라와 CCU 간의 장거리 전송이 가능한 Optical Transmission을 탑재해 최장 2km까지 4K/HD 비압축 전송이 가능하다. Color Gamut은 HLG 또는 HDR/SDR BT.2020과 BT.709의 동시 출력이 가능해 HDR/SDR 동시 제작이 가능하다.

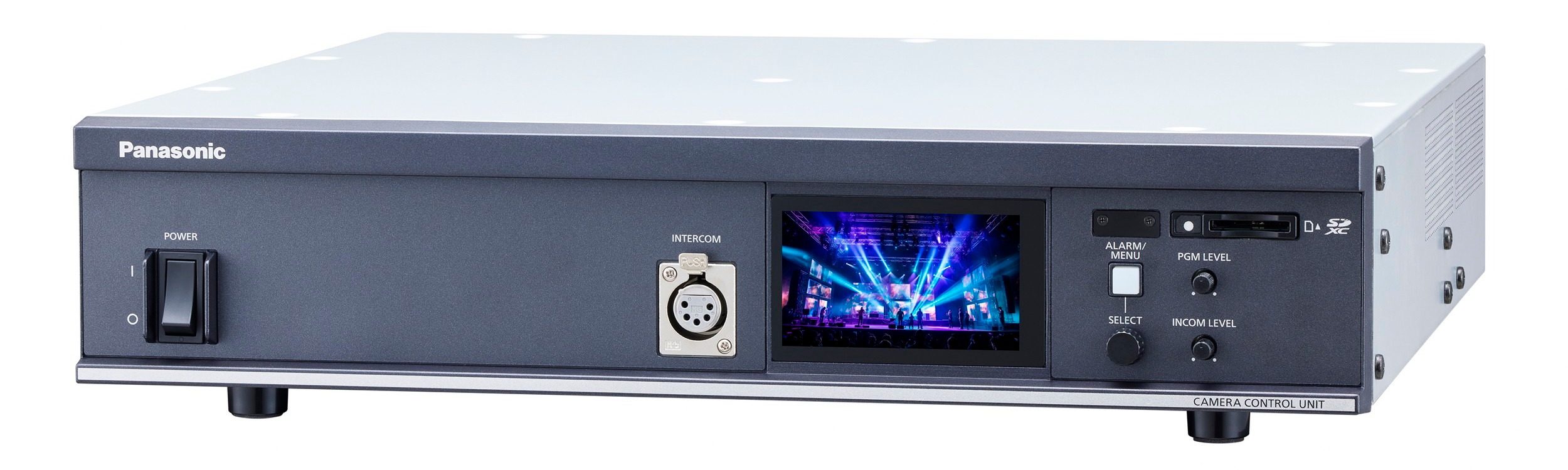

AK-UCU700 Series는 제품 전면의 3.5” Color LCD Touch Panel을 통해 직관적인 메뉴 설정이나 카메라 영상의 Monitoring이 가능하며, Web Browser 기능이 탑재되어 PC와 연결해 원격으로 설정 확인이 가능하다
.

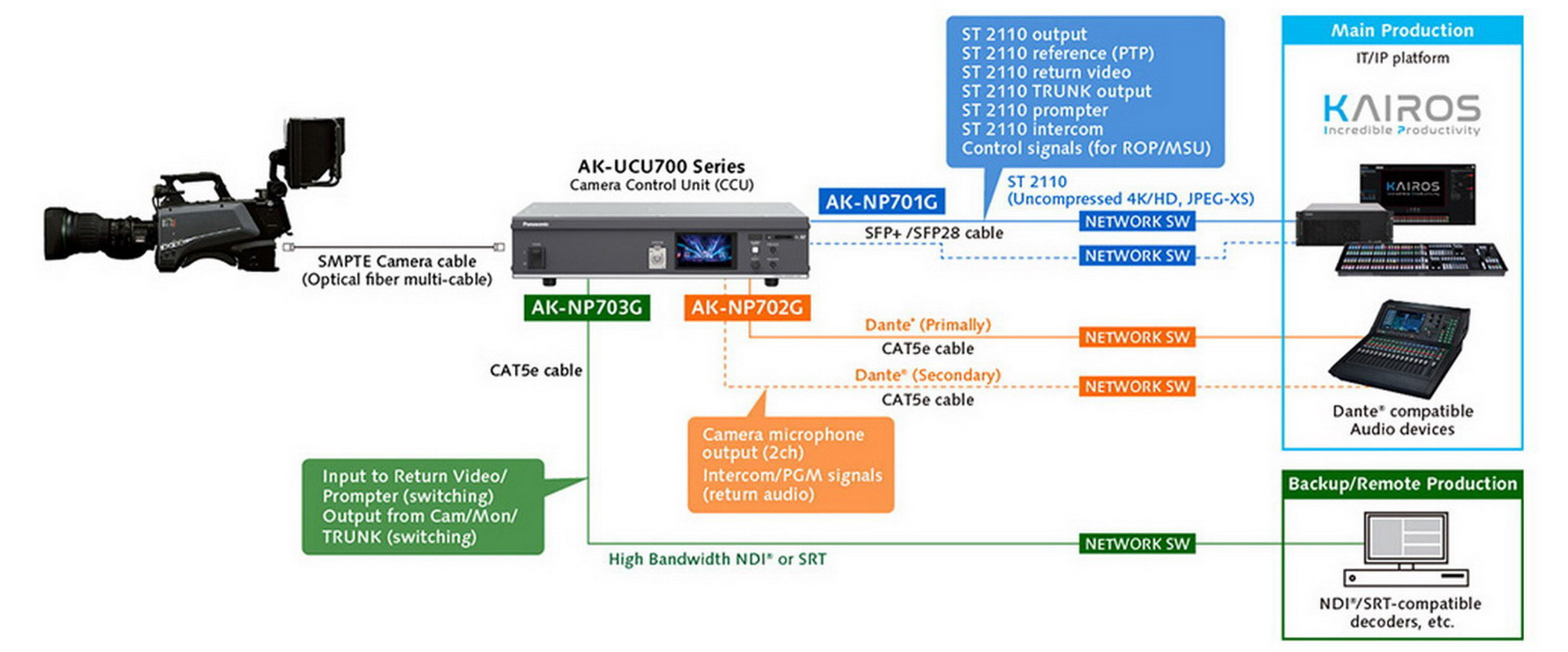

IP 기반 Studio Camera System
자료 참조: panasonic.co.kr, pro-av.panasonic.net, eu.connect.panasonic.com
