2002년 설립 후, 대한민국의 대표 방송장비 제조사의 위치를 꾸준히 지켜온 TVLogic이 완전히 새롭게 설계한 Professional 4K/UHD HDR Broadcast Monitor인 LXM Series를 선보였다. 2023년말에 Pre-Production을 거치고 이제 양산 체제에 돌입했다.
TVLogic이 출시한 LXM Series는 10bit IPS Panel, 넓은 Color Space, HDR EOTF 및 3D LUT 지원을 통한 정확한 색 재현, 4개의 12G-SDI Input/Output, 2개의 SFP Input, HDMI 2.0 Input, Reference Input, Processed Output 등의 최신 기능들을 담고 있다. TVLogic은 ‘바닥부터 완전히 새로운 설계’라는 것을 강조하고 있다. 잘 만든 Platform 위에 다양한 외관을 씌워서 여러 종류의 자동차들이 만들어지듯이, TVLogic은 수년 간 LVM Series와 LUM Series를 통해 다양한 제품들을 만들어 왔다.

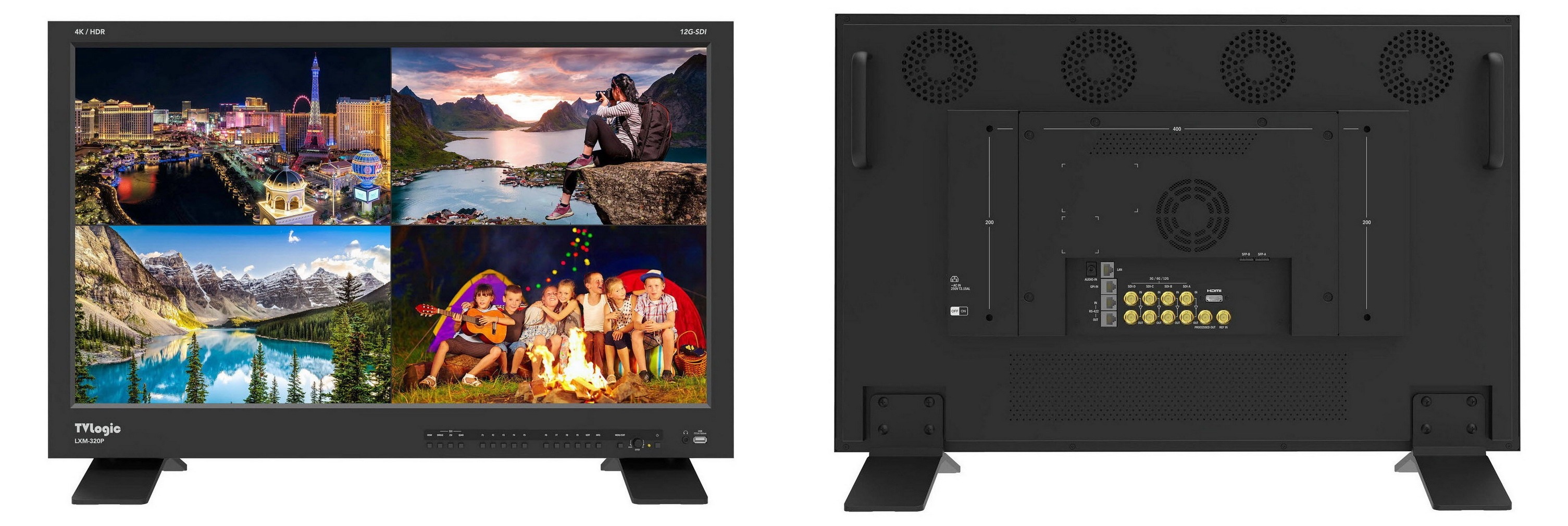

LXM Series는 18”, 24”, 32”, 55” 크기의 제품으로 구성되었다. 18”와 24” 제품은 제품명 뒤에 P와 U가 붙는 제품으로 구분되는데, P 제품은 1,000nits, U 제품은 500nits의 밝기를 가지며, 이는 Panel이 다르다는 것을 뜻한다. HDR 영상의 보급이 확대되면서 1,000nits의 필요성이 늘어난 것이 사실이지만, 여전히 500nits로도 충분한 촬영 현장과 후반작업이 많기 때문에, 제품 선택의 폭이 넓어졌다고 할 수 있다.
정리하자면, LXM Series에는 LXM-180U와 LXM-180P, 그리고 LXM-240U와 LXM-240P가 있으며, 그 외에 LXM-320P와 LXM-550U로 총 6종이 있다.

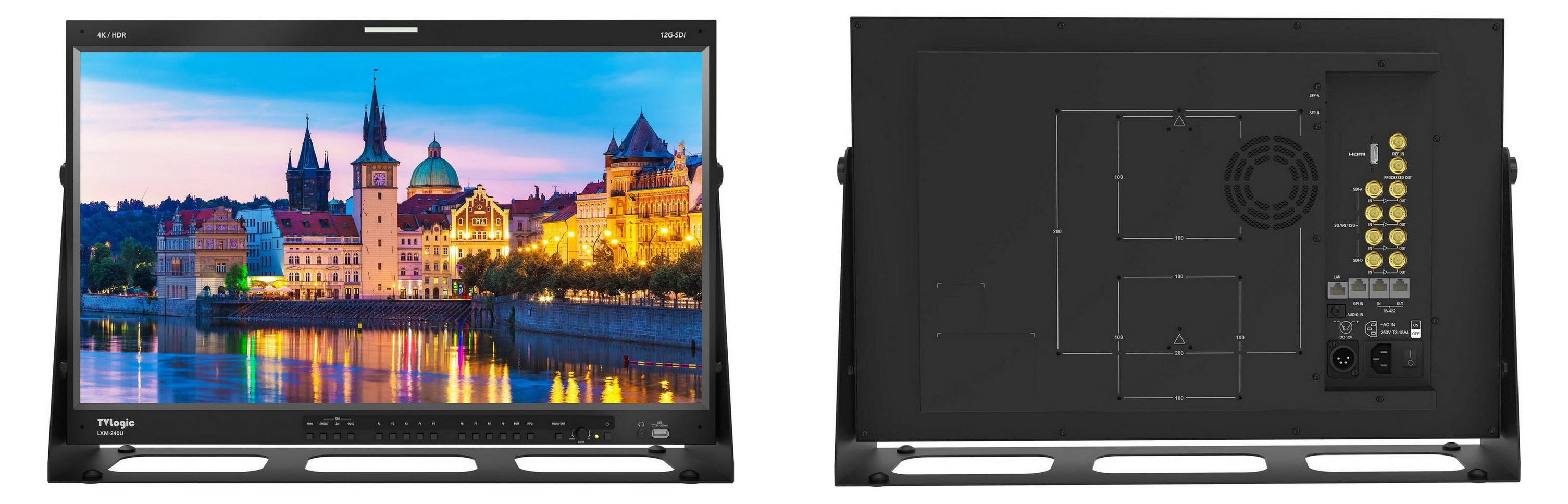

LXM-180P

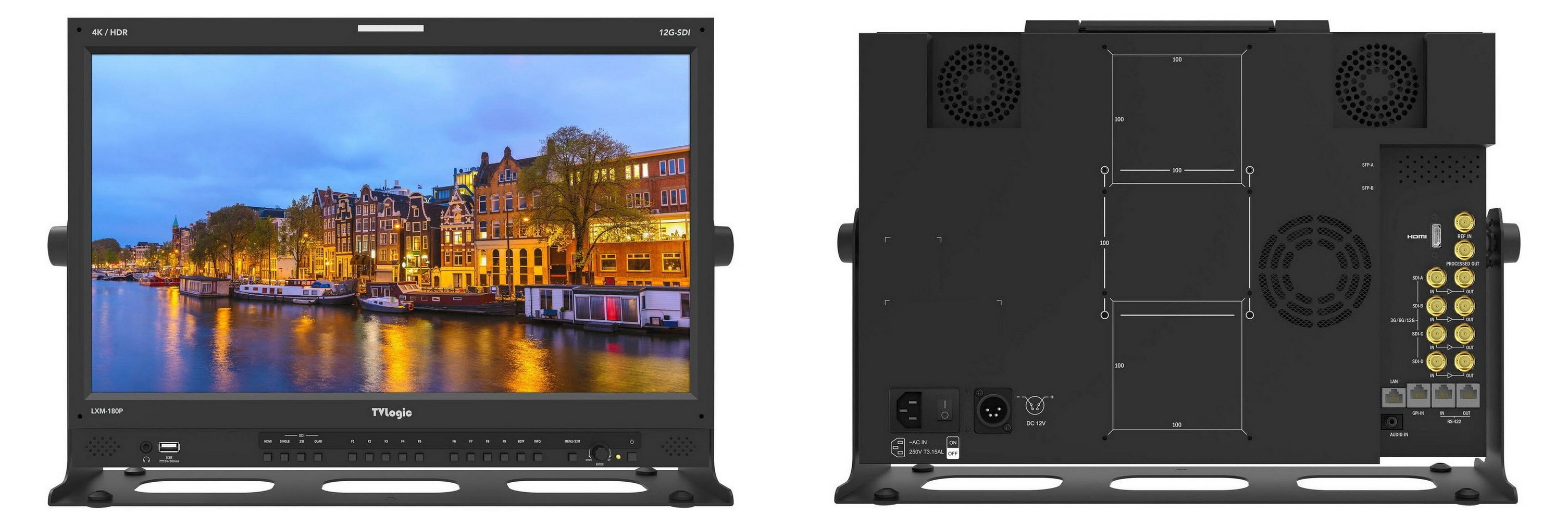

LXM-240U
LXM-320P

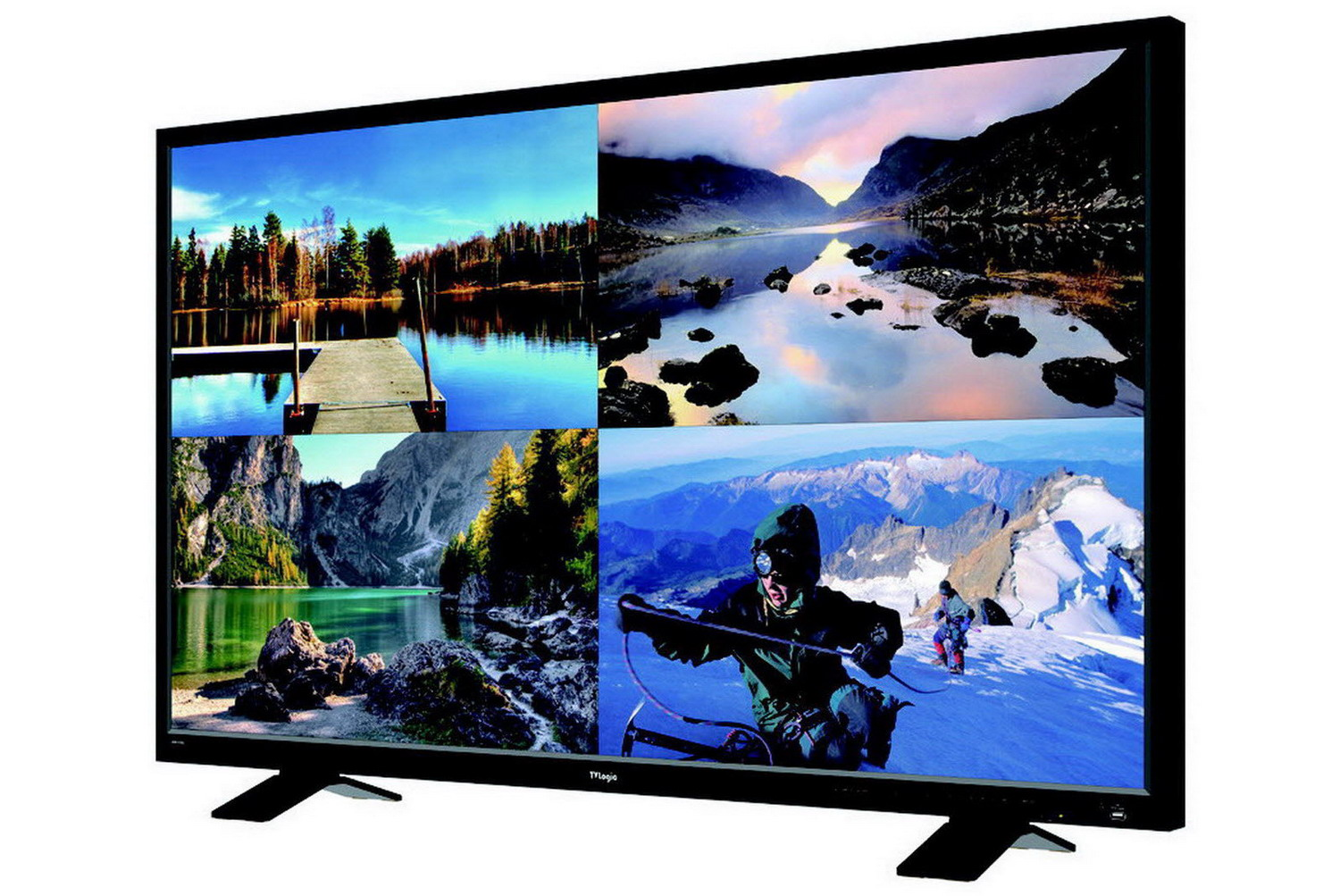

LXM-550U
LXM Series에는 다양한 최신 기능들이 탑재되었는데, 특이한 것은 Firmware Version에 따라 기능의 지원 시기가 달라진다는 것이다. 이것이 Sony社와 같은 Software Lock 방식의 전개인지, 단순히 개발 속도의 조절인지는 아직 불분명하지만, 확실한 것은 이전에 비해 경쟁력 있는 기능들을 다수 탑재하고 있다는 것이다.
• HDR Monitoring
PQ, HLG 등의 HDR EOTF를 지원함으로써, HDR 영상을 제대로 확인할 수 있다.

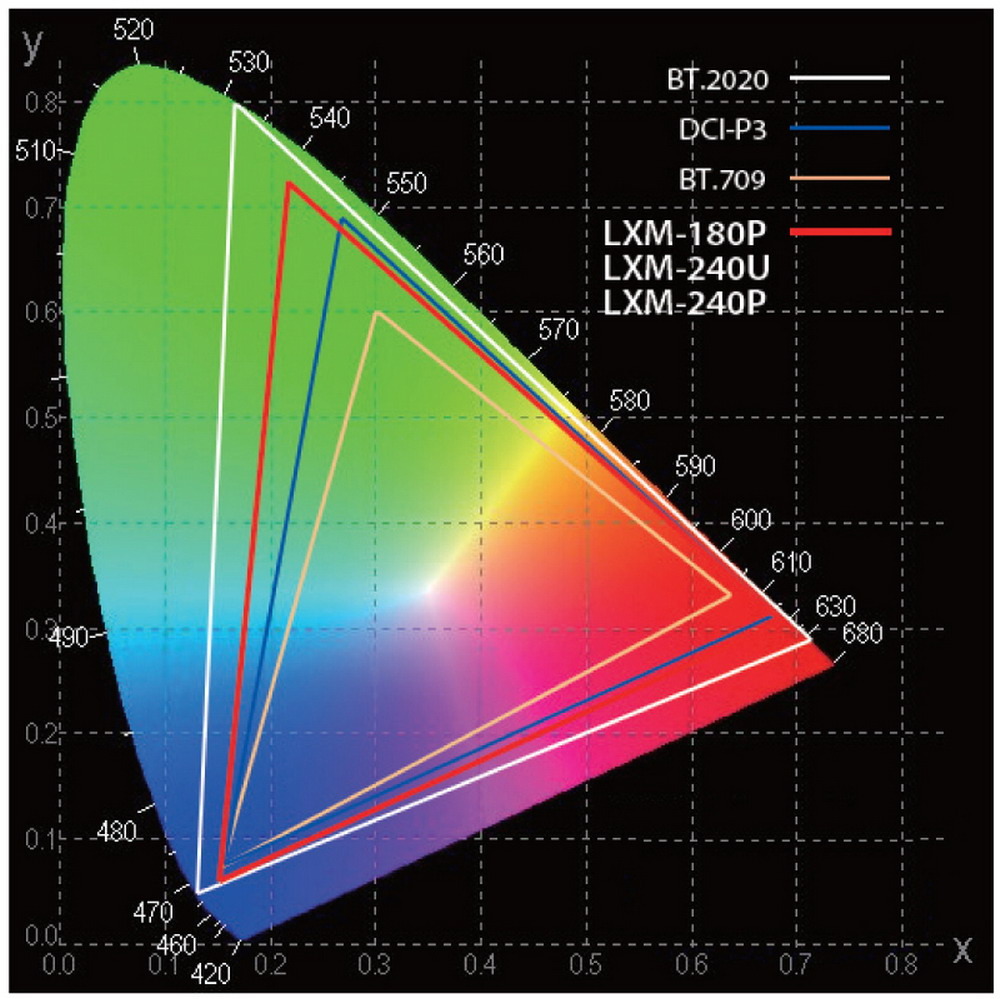

• Wide Color Gamut
LXM Series는 DCI-P3 98%를 커버하고, 1.07 Billion Color를 표현하는 IPS Panel을 장착했다. 여기에 TVLogic의 우수한 기술력이 망라된 고유의 색보정 기술을 적용하여 정확하고 일관된 색상을 재현한다. 단, LXM-180U는 이러한 기준을 충족시키지 못하는데, LXM Series 중에서 유일하게 4K/UHD Panel이 아닌, HD Panel을 탑재하고 있기 때문이다.

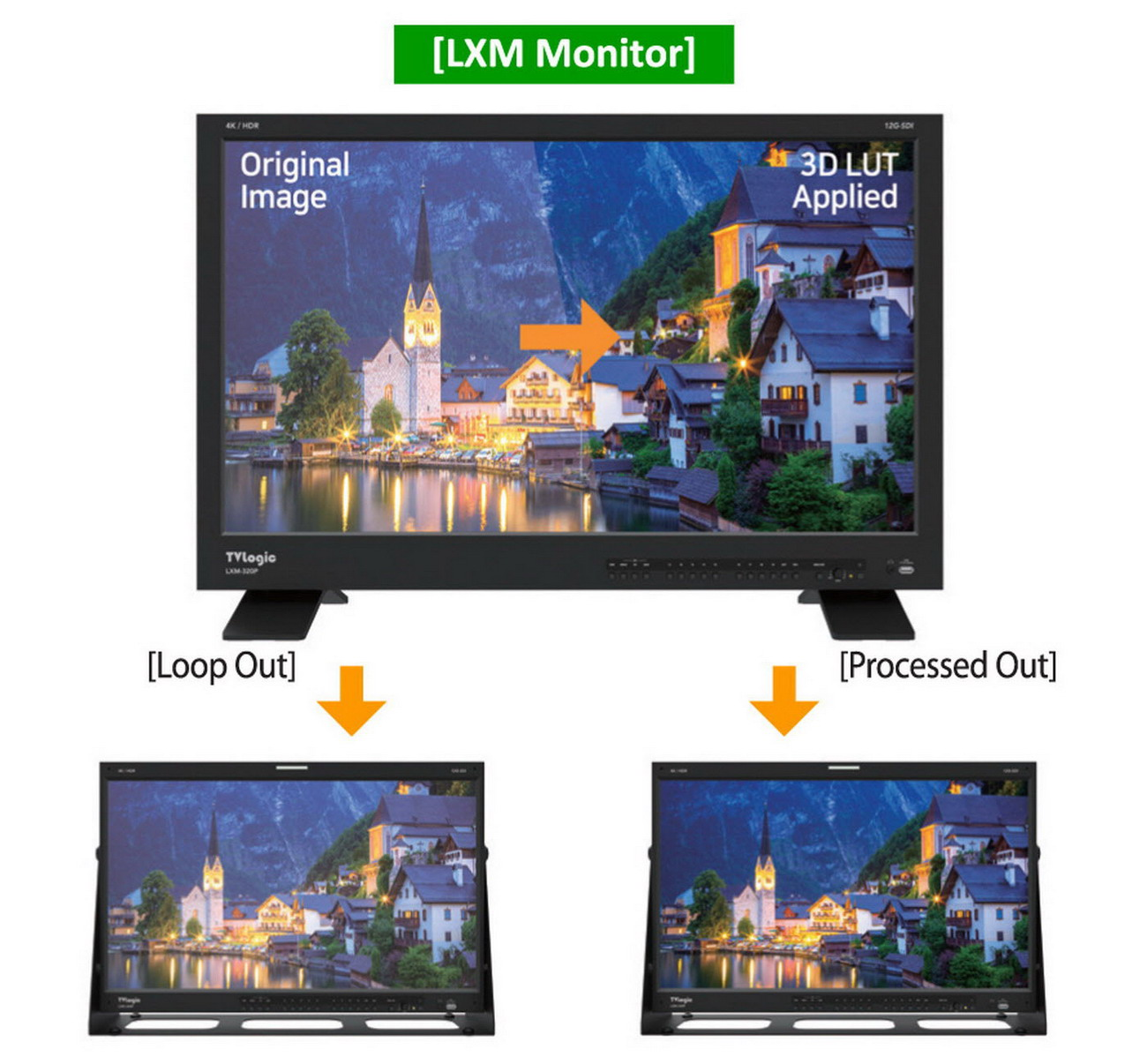

• Custom 3D LUT & Processed Output

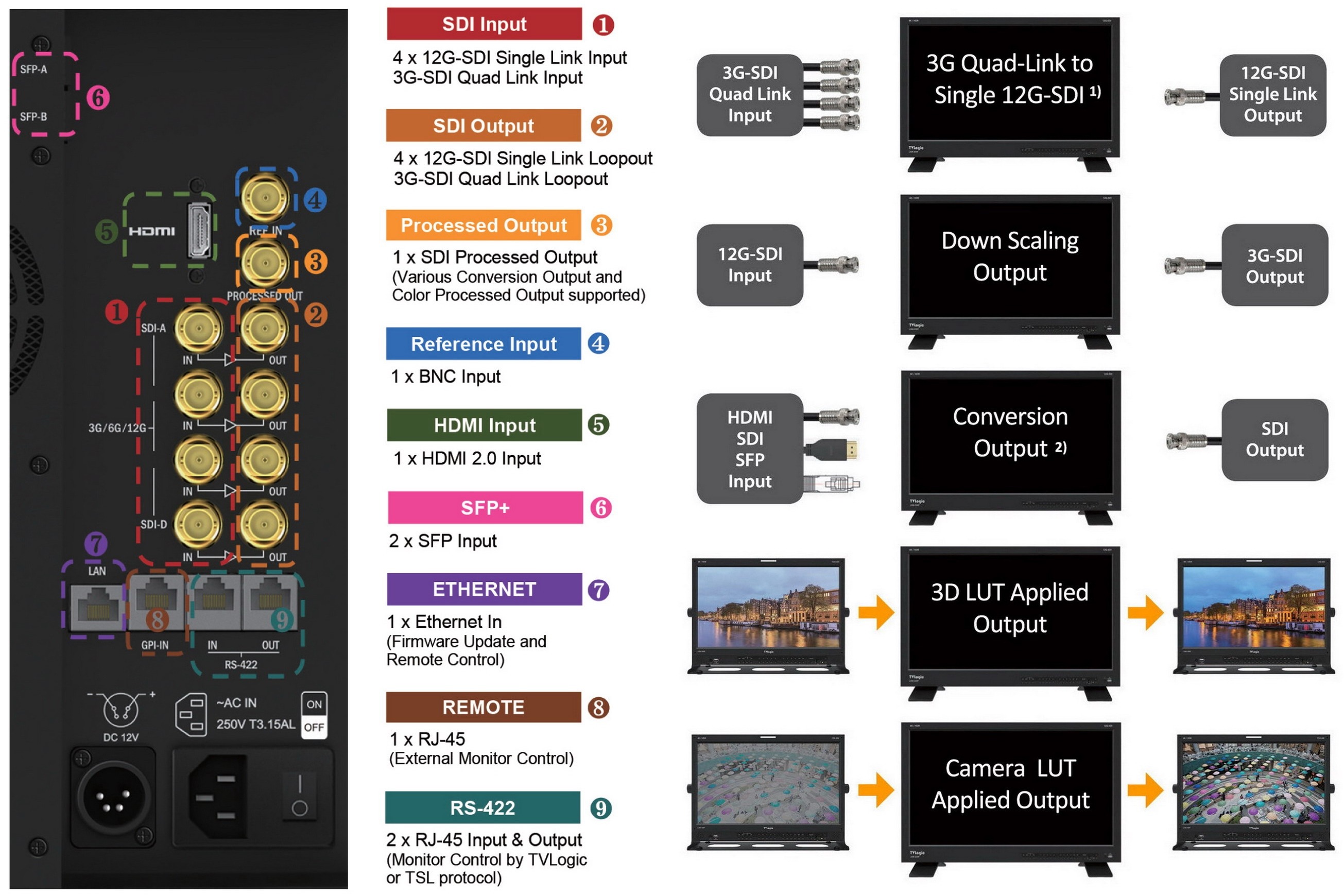

사용자가 제작한 LUT를 Monitor에 적용해 영상을 확인할 수 있을 뿐 아니라, LUT가 적용된 영상을 외부로 출력할 수 있는 기능이 탑재되었다. 촬영 현장에서 Log 촬영을 진행할 경우, 광고주나 제작자에게 색이 빠진 듯한 원본을 보여주는 경우가 가끔 있는데, Processed Output 기능을 활용하면, Vivid한 실시간 촬영본을 보여줄 수 있다. LXM Series의 Input/Output Port 배열도를 보면 알 수 있듯이, SDI IN/OUT과 Processed Output Port는 별개로 존재하므로, 더욱 유용하게 활용할 수 있다.
• Quad-View Display
4K 영상을 표현할 수 있는 Quad 3G-SDI 방식을 통해 4분할 화면을 구성하는 것이 일반적이다. LXM Series는 12G-SDI 4개 신호를 입력 받아 1개의 화면에 4분할해 보여줄 수 있는 기능을 지원한다. 이 같은 Quad 12G-SDI Multiview가 LXM Series의 가장 큰 특징이라 할 수 있다.
TVLogic에 따르면, 4K/UHD Panel을 탑재한 기존 LUM Series에서도 많은 사용자들이 4개의 HD 영상을 4분할된 화면으로 볼 수 있는 Quad Split View 기능의 탑재를 요구해왔다. 그러나 TVLogic은 4개의 HD 신호를 4분할된 화면으로 볼 수 있음에도 LUM Series의 Quad Split View 기능을 공식적으로 인정하지 않았는데, 입력되는 4개의 HD Signal Format이 완벽히 동일해야만 했기 때문이라고 한다. 사실 이것은 Quad Split View 기능이 탑재되었다기 보다는 Quad 3G Input 기능이 작동한 것일 뿐이었다.

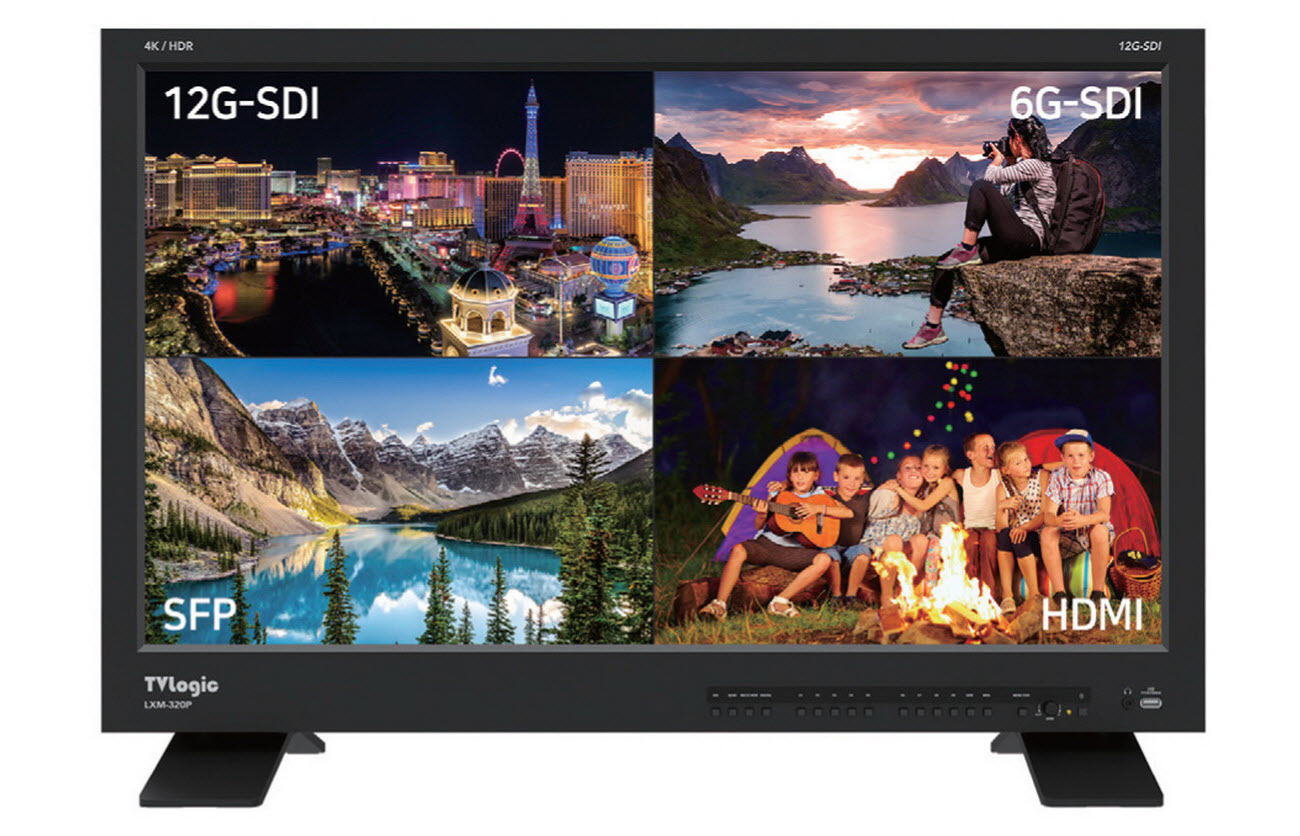

LXM Series는 12G-SDI 4개가 모두 보여지는 Quad Split View를 지원해 입력되는 4개의 12G-SDI를 하나의 화면에 보여줄 수 있다. 입력되는 신호의 종류는 다양하게 섞여도 무방한데, SDI, HDMI, SFP 등을 섞어서 Quad Split View를 구성하는 것이 가능하며, Quad Split View의 각 위치에서 보여지는 Source들을 선택하는 것도 가능하다. 현시점에 12G-SDI의 Quad Split View를 지원하는 타사의 방송용 Monitor는 없다고 한다.
이 기능을 통해 현재 TVLogic의 기술력이 사실상 16K Monitor를 제작할 수 있다는 것을 확인할 수 있다. 다소 과장된 예측이지만, 4개의 12G-SDI 신호를 처리할 수 있다는 것은 12K, 16K 영상의 처리도 가능하다는 것으로 볼 수 있다. 이는 고객이나 시장에서 4K 이상의 Monitor를 원하기만 한다면 즉시 제품을 제조 및 판매할 수 있다는 것을 뜻한다.
• Picture-by-Picture Display
PBP(Picture by Picture) 기능은 LVM-181S, LVM-241S 등의 기존 제품에서 이미 탑재되었던 기능이다. 그러나 LXM Series의 PBP 기능에는 보여지는 영상별로 Waveform, Vectorscope, Audio Level Meter 등 여러 신호 분석 기능의 동시 동작이 가능하다. 특히, 한쪽은 HDR, 다른 한쪽은 SDR이 보이게 함으로써 HDR/SDR Comparison 기능의 역할도 가능하다.

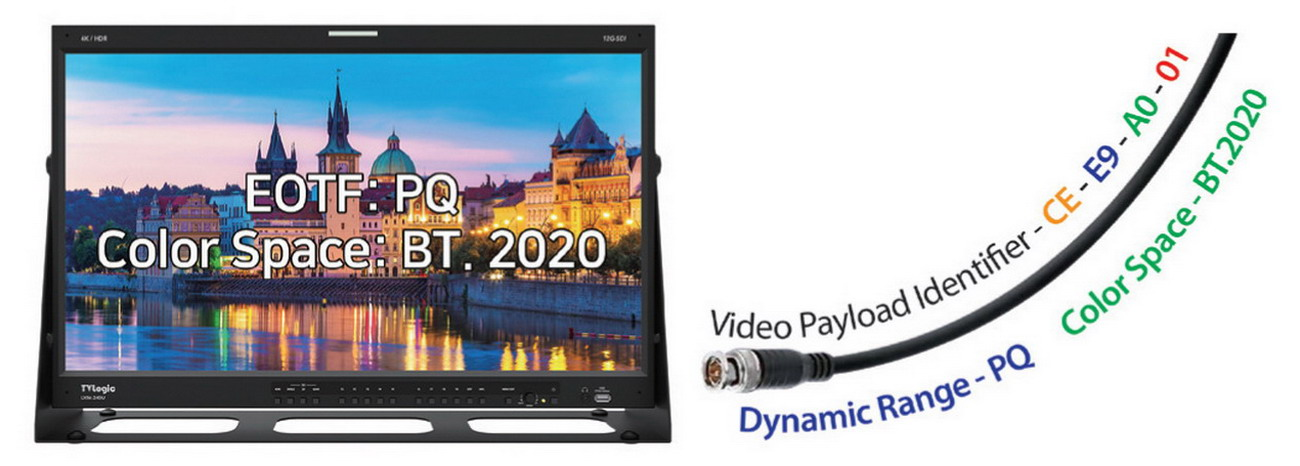

• Auto Detection of SDI Payload ID
입력되는 SDI Signal의 SMPTE ST 352 표준에 기반한 Video Payload ID에서 EOTF 및 Color Space 정보를 감지하고, 그에 따라 Rec709, Rec2020, HDR 영상을 사용자의 추가 설정 없이 최적의 설정으로 Monitoring할 수 있다.

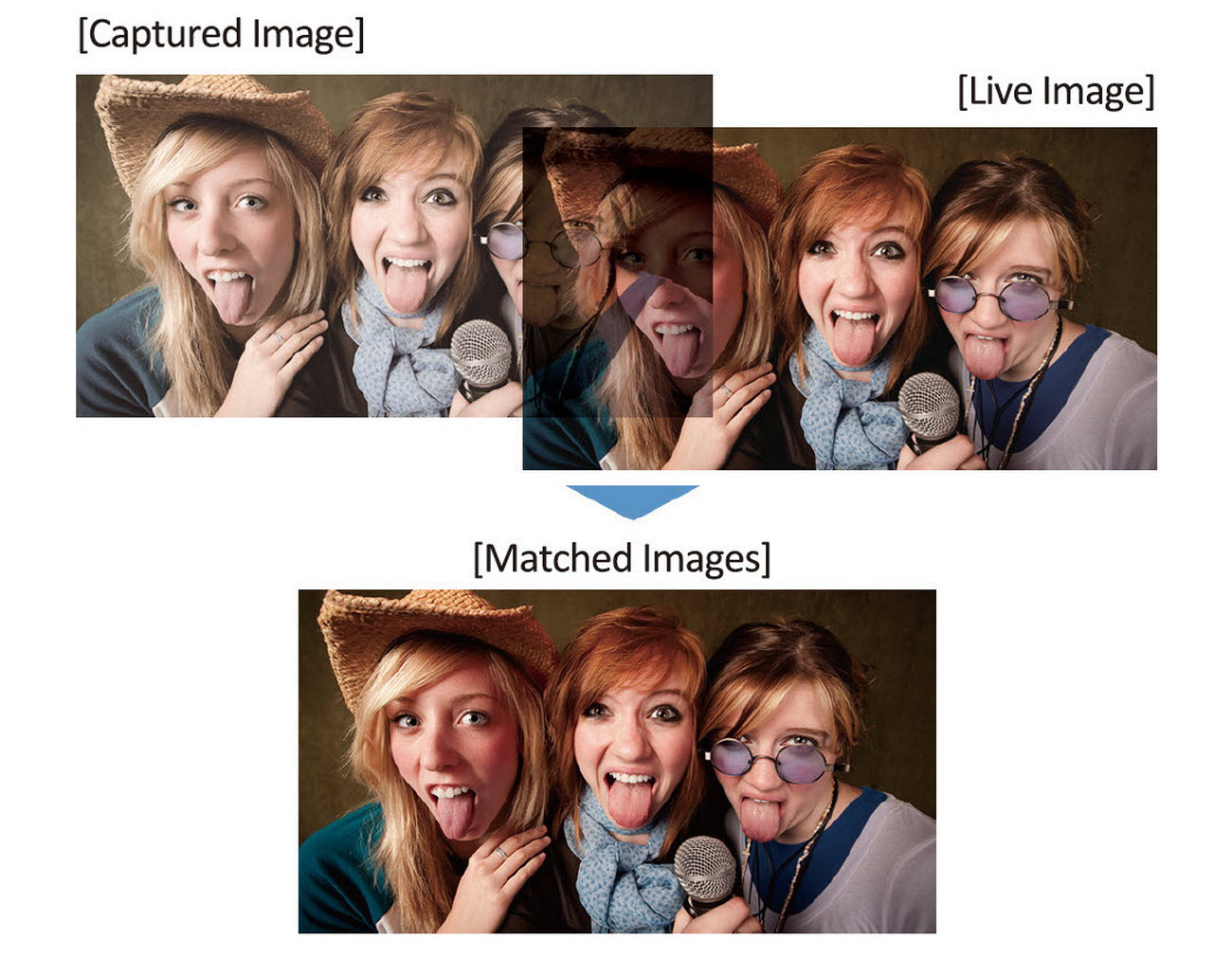

• Image Capture & Overlay
Image Capture & Overlay 기능은 Monitor에 이미지를 저장하고 이것을 실시간으로 Feeding되는 영상과 Overlay시켜 보여준다. 예를 들어, 어제 촬영을 마치고 오늘 다시 촬영을 이어갈 때, 어제와 완벽히 동일한 화면 구성을 확인하고 이질감 없는 촬영을 이어갈 수 있도록 해주는 기능이다.

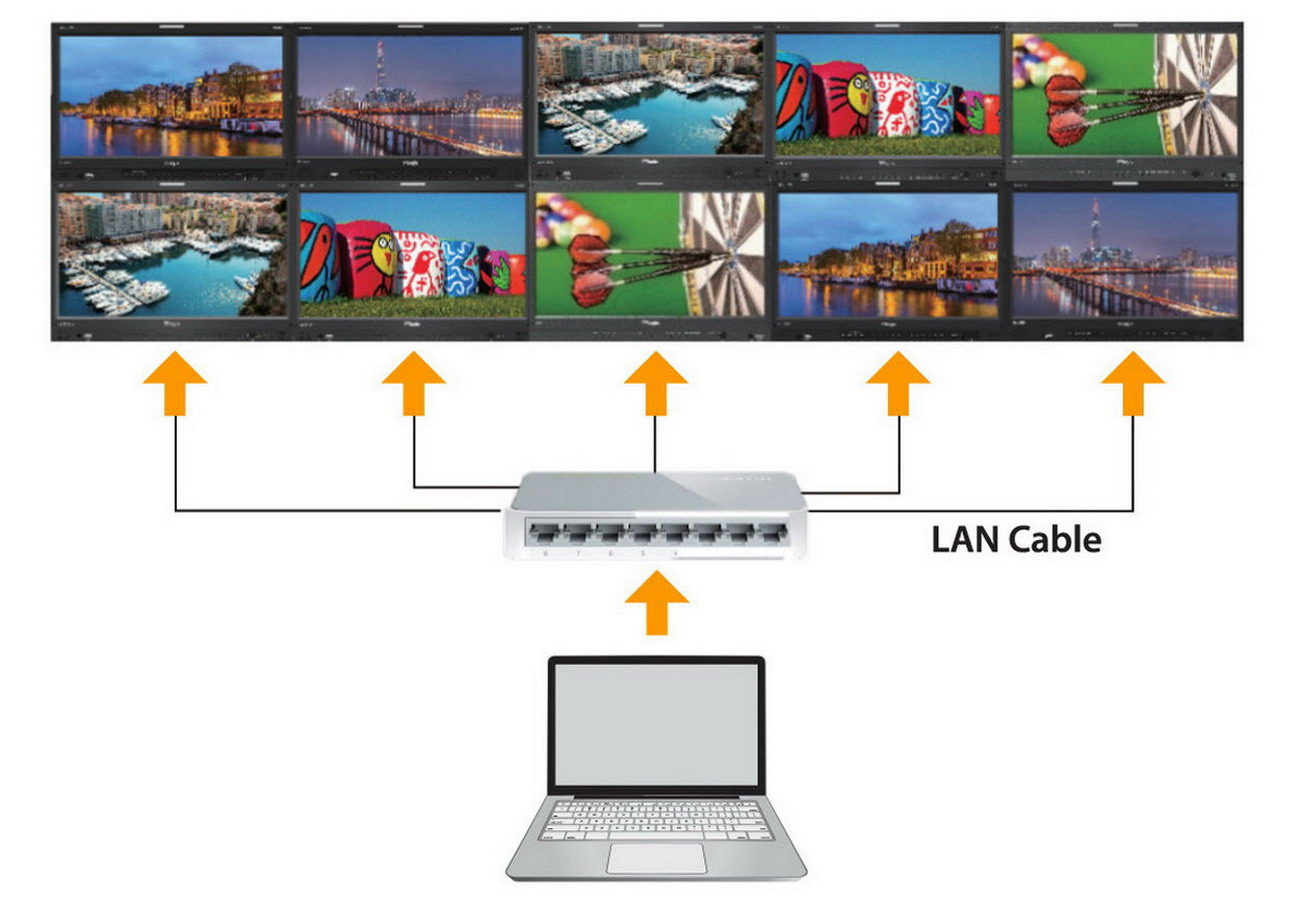

• Firmware Update by Ethernet
LAN Hub 등과 연결된 Ethernet을 통해 LXM Series의 Firmware Update가 가능하다. 다수의 Monitor를 원격으로 Firmware Update할 수 있어서 수십 대의 Monitor가 설치된 방송국 주조정실이 아니더라도 교회나 OB Van과 같은 다양한 장소에서 유용한 특징이다. USB를 통한 Firmware Update도 가능하다.
• Fast Mode
Fast Mode는 Interlace Signal이 입력되었을 때, De-interlacing 기능을 사용하게 되고, 이것으로 인한 Processing Time Delay를 최소화하기 위한 기능이다. 결과적으로 Interlace 영상에서 빠르게 움직이는 피사체의 모습을 표현할 경우, 움직임과 Detail의 자연스러운 증가를 꾀할 수 있다. 뿐만 아니라, Video와 Audio간의 지연 간격도 자연스럽게 조정될 수 있다.
• Reference Input for Genlock
이 기능은 Sync Generator에서 발생되는 신호를 기준으로 여러 대의 장비에 전달되는 신호를 일치시킨다. Master Sync Generator에 Slave Sync Generator를 동기화시키는 것을 말하며, 여러 종류의 Video Source들을 효과적으로 처리하기 위해 정확하게 같은 동기 신호 시간 주기에 주파수 및 위상을 맞춘다. 예를 들어, Studio 내의 카메라, VCR, Computer Graphics Device, Monitor에 Sync Signal을 보내면 모든 장비가 Genlock된다.

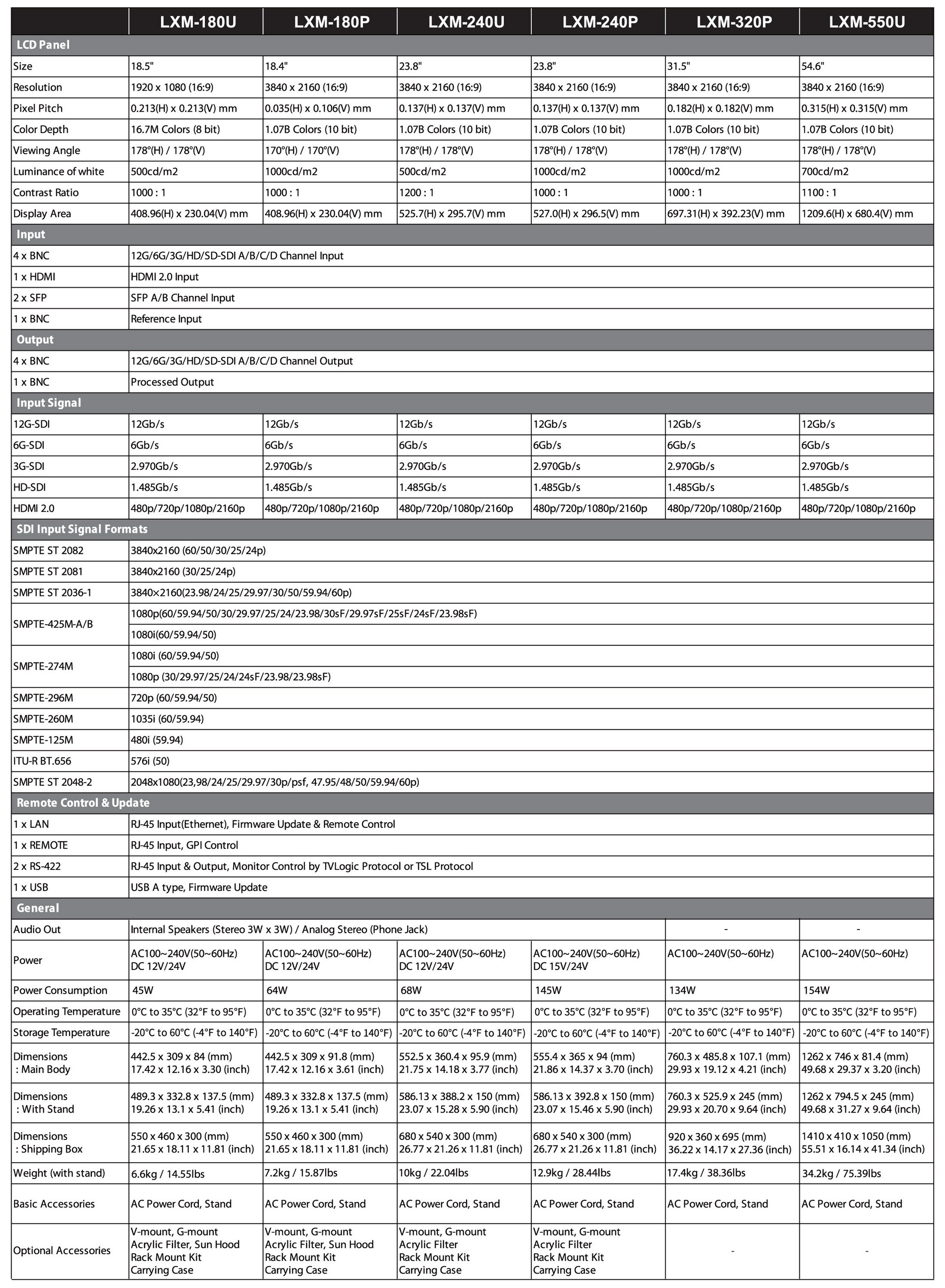

• Specification
자료 참조: tvlogic.tv
