Blackmagic Design社의 Blackmagic 2110 IP Converter 3x3G는 SDI에서 IP 또는 IP에서 SDI로 변환하는 양방향 Converter로, 3G-SDI 장비를 SMPTE ST2110 표준의 IP 방송 시스템으로 변환 및 통합할 수 있다.

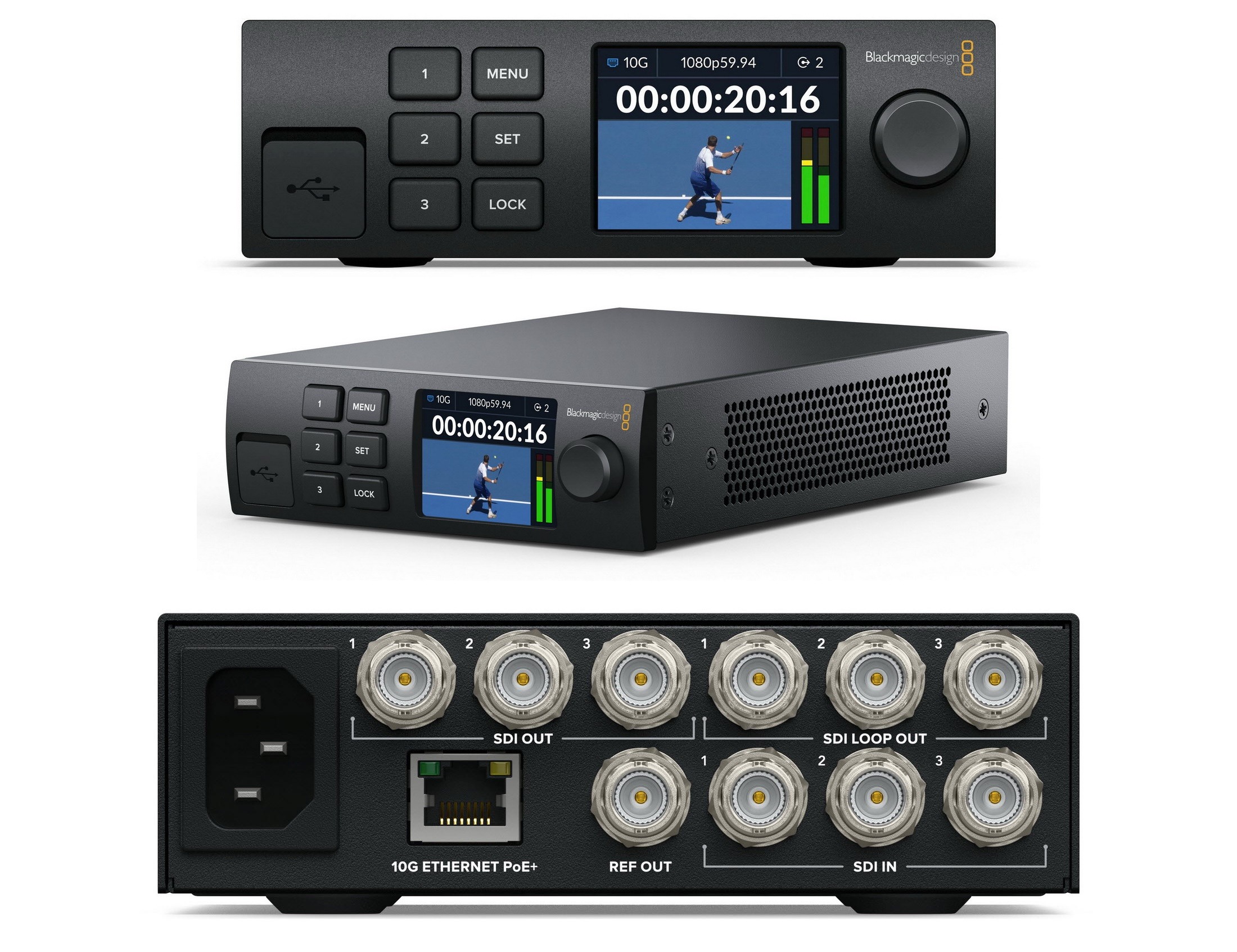

Blackmagic Design社의 Blackmagic 2110 IP Converter 3x3G는 각 3개의 3G-SDI 입력 및 출력과 3G-SDI Loop 출력을 탑재했으며, 10G Ethernet을 통해 최대 3개의 3G-SDI Video Channel을 동시에 제어 및 운용할 수 있다. 각 Channel은 독립적인 입/출력을 가져 각기 다른 Video Format을 사용할 수 있고, 최대 6대의 SDI 장비를 연결할 수 있다.
또한, 각 3G-SDI로 입력되는 3G-SDI Source를 2110 PTP Clock에 맞춰 자동으로 재동기화한다. 재동기화를 원치 않는 경우, Reference 출력을 통해 외부 장비를 2110 PTP Clock에 Lock할 수 있다.

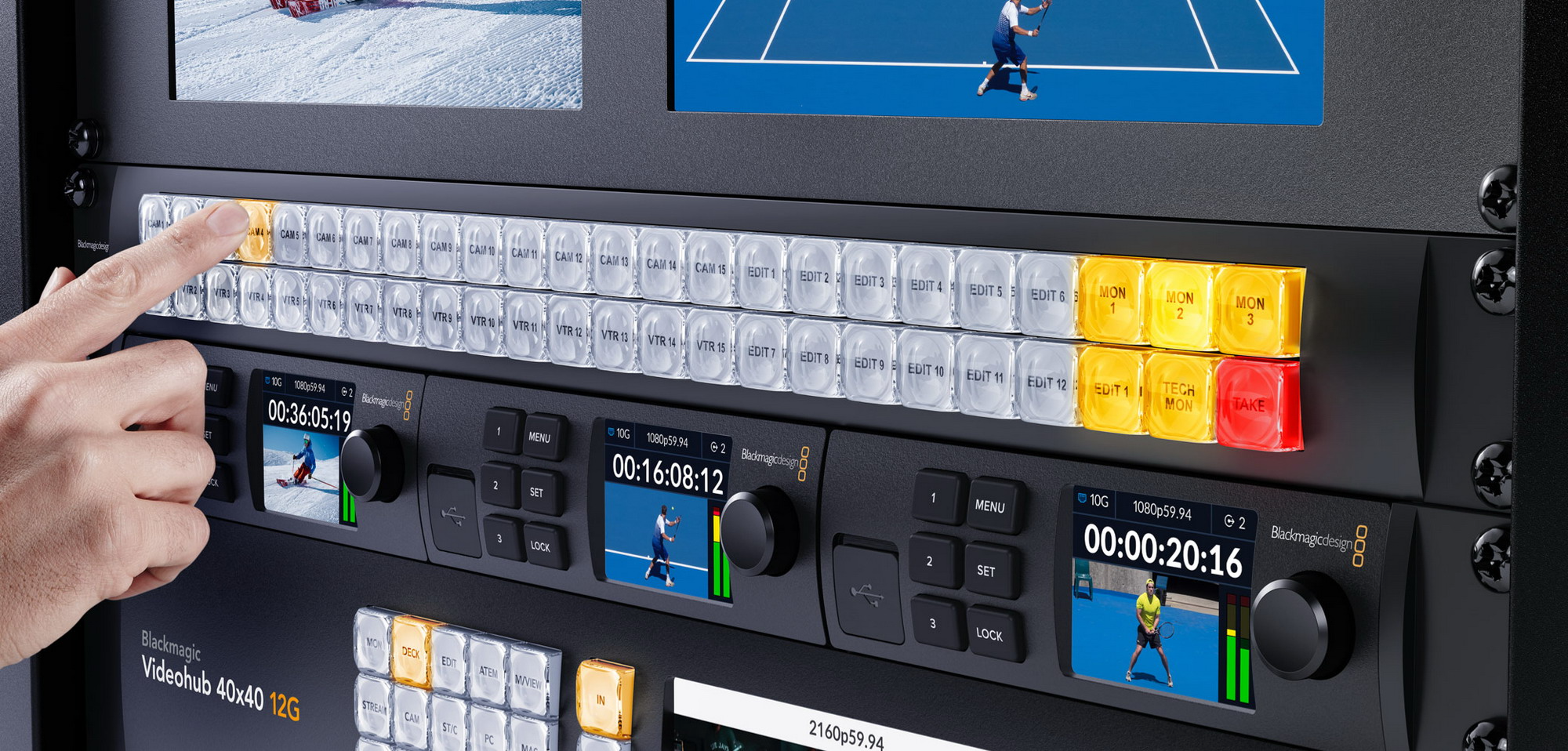

제품 전면 패널의 2.2” Color LCD에서 모든 입출력을 Monitoring할 수 있고, 각 3G-SDI 출력을 위한 IP Source를 선택할 수 있는 Routing Menu를 제공한다. 또한, Network 진단 도구를 지원하여 복잡한 ST2110 IP 방송 시스템에서 발생할 수 있는 문제를 진단할 수 있다.

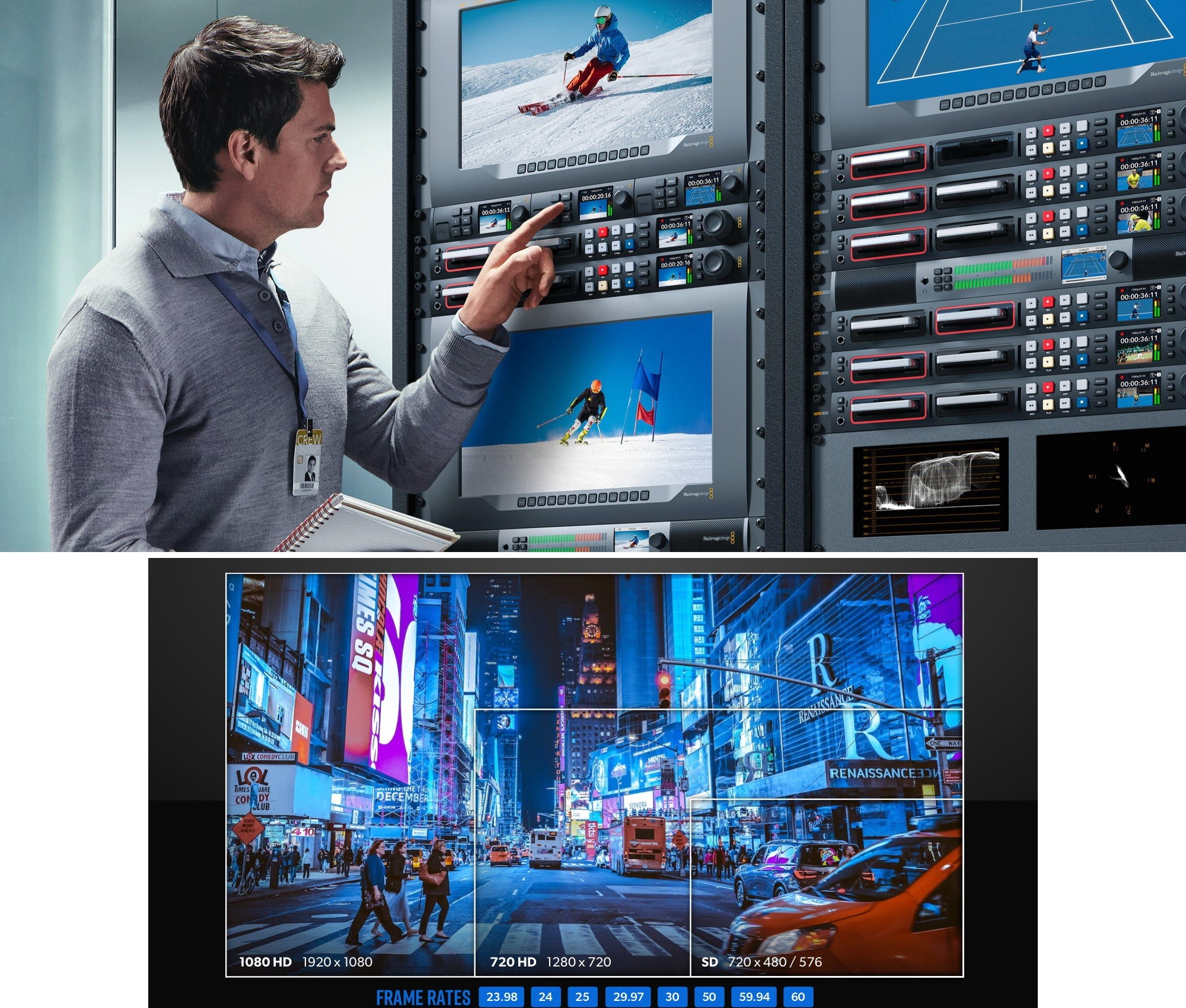

3G-SDI Port는 SD와 HD를 지원해 기존에 사용하던 SDI 방송 장비를 IP 기반의 Workflow에 통합할 때 활용할 수 있으며, SD는 525 59.94i, 625 50i, HD는 720 60p, 1080 60i, 1080 60p까지 대응한다.
Blackmagic 2110 IP Converter 3x3G는 IP Network를 통해 Video, Audio, Data의 전송/동기화/정보를 명시하는 IP Video용 SMPTE ST2110 표준을 따른다. SMPTE-2110-20 비압축 Video, SMPTE-2110-21 Traffic Shaping/Timing, SMPTE-2110-30 Audio, Data를 위한 SMPTE-2110-40를 지원하며, 단일 Source를 여러 곳으로 Video/Audio/Data를 전송할 수 있는 Multicast 기능도 제공한다.

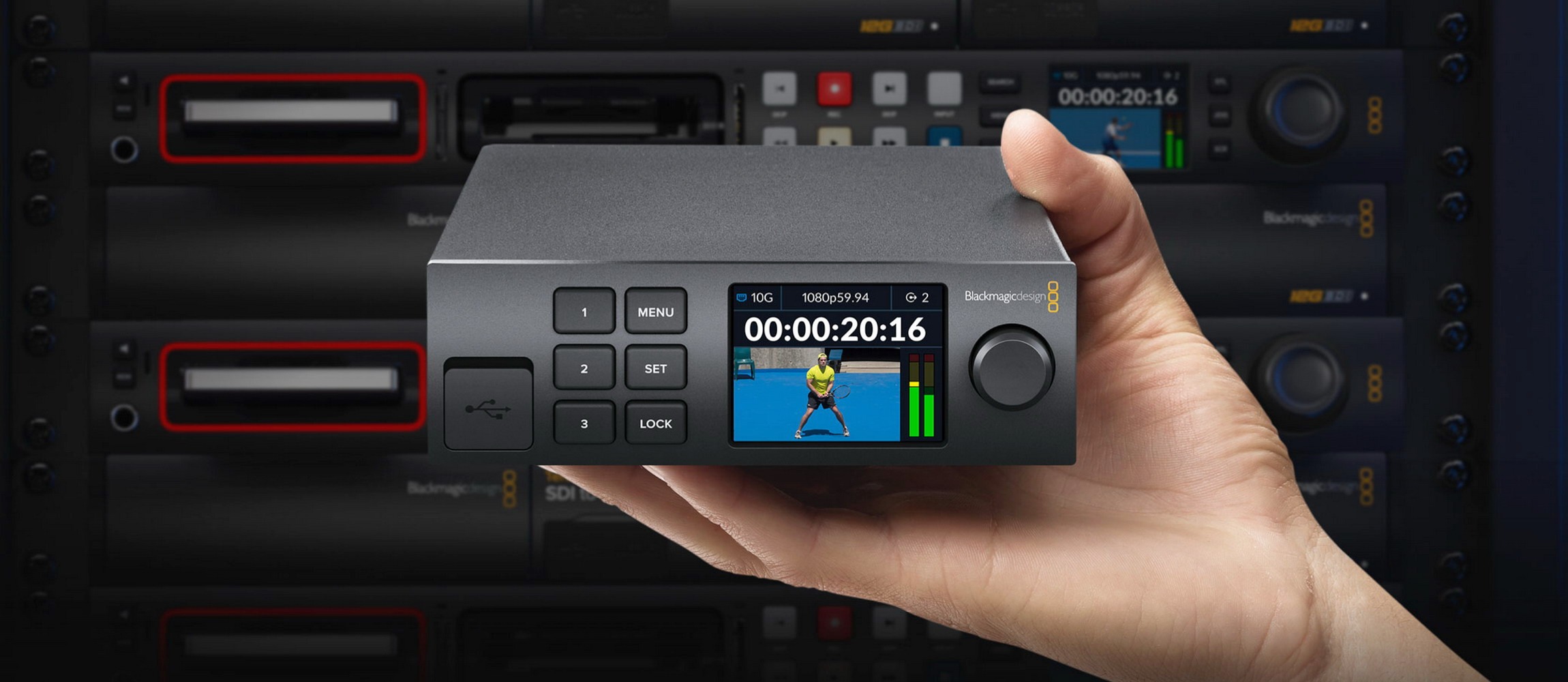

Blackmagic 2110 IP Converter 3x3G를 Universal Rack Shelf와 조합하면, 1RU 규격 안에 최대 3대가 설치되므로, 총 9개의 개별 입출력 환경이 구성된다. Ethernet을 통해 원격 제어도 할 수 있고, 1대의 Converter에서 양방향 3G-SDI 변환이 가능한 만큼, Live Production Switcher나 Disk Recorder, Playback Server, Streaming Processor와 조합해 사용할 수 있다.

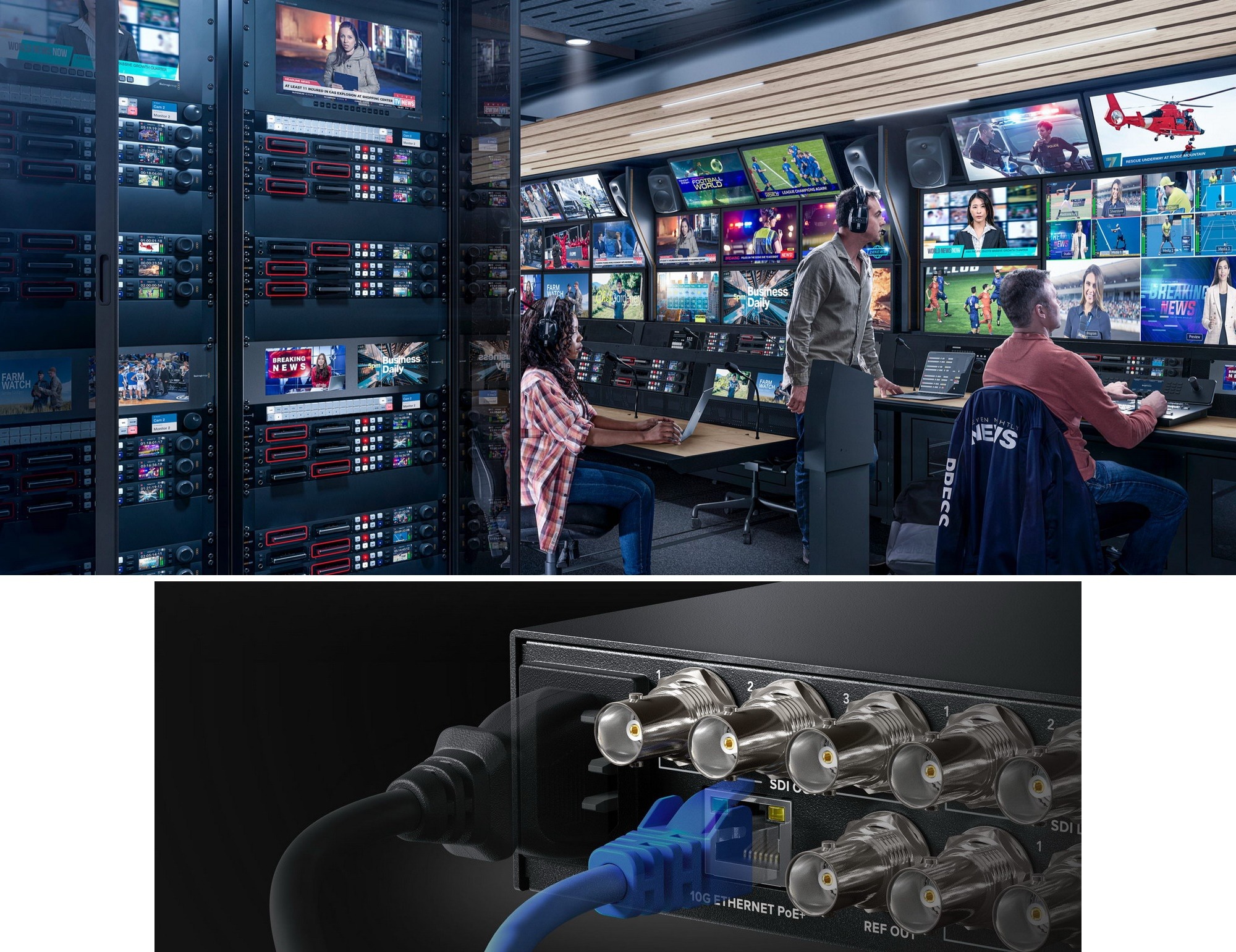

본체에 Active Fan이 탑재되어 여러 대가 밀착된 상태에서도 냉각 성능을 유지하며, 전원은 100-240V AC 전원이나 PoE+를 지원하는 Ethernet Port를 통해 공급받을 수 있기 때문에, Redundant Power가 보장되어 안정적이다.

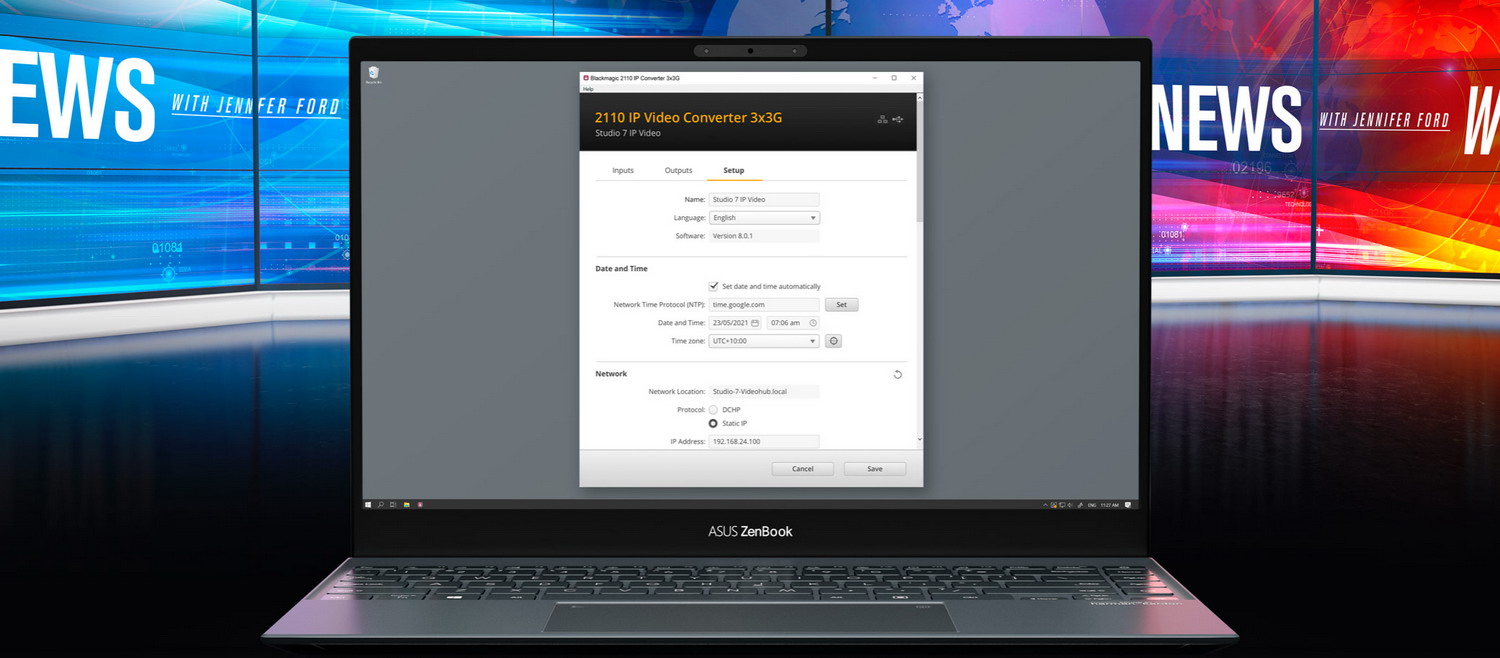

다양한 장비가 설치된 방송 시스템을 운용할 경우, 원격 관리 기능이 중요한데, 무료로 제공되는 Blackmagic Converter Utility를 활용하면, Software를 Update하거나 문제 진단, 설정 변경 등을 원격으로 할 수 있다. USB Port를 연결해 Software를 바로 연결할 수 있고, Ethernet Port와 사용자의 IP Network로 1대의 PC에서 여러 대의 Software를 연결하거나 Update를 할 수 있다.
자료 참조: blackmagicdesign.com, jinsungdv.com
